Как диагностировать неисправность картплоттера: 5 шагов до обращения в сервис

Картплоттер — это центральный нерв системы навигации и безопасности современного катера или яхты. Когда экран гаснет посреди фарватера, теряется сигнал GPS или эхолот начинает показывать абсурдные глубины, первое желание — сразу везти устройство в сервис. Но, как эксперт по морской электронике с 12-летним стажем, я настоятельно рекомендую: не торопитесь. До 40% «поломок» оказываются проблемами питания, окисленными контактами или программными сбоями, которые вы можете устранить самостоятельно за 15–30 минут.

В этой статье я проведу вас через пять последовательных шагов диагностики, которые помогут локализовать проблему, сэкономить деньги и время. Мы будем говорить на языке, понятном владельцам любых брендов — будь то Garmin, Lowrance, Raymarine или Simrad. Я покажу реальные «болячки» этих устройств, научу проверять то, на что сервисмены обращают внимание в первую очередь, и расскажу, когда действительно стоит упаковывать прибор и ехать к нам в Bamlex.

Почему важна правильная самодиагностика?

Морская электроника работает в агрессивной среде: соленая влага, перепады температур, вибрация. Часто симптомы «смертельной поломки» — это просто следствие окисления в разъеме NMEA 2000 или севшего аккумулятора в стартовой цепи. Самостоятельная диагностика позволяет:

• Избежать лишних расходов на логистику и диагностику, если проблема решается чисткой контактов.
• Точно описать проблему технику. Вместо «не работает» вы скажете: «При включении слышен писк, подсветка мигает три раза, питание 12.2 В в норме». Это сократит время ремонта в разы.
• Обнаружить сопутствующие неисправности, например, повреждение антенного кабеля или начало разрушения дисплея (деградация поляризатора), что на ранней стадии лечится дешевле.

Я на своем опыте видел сотни случаев, когда клиент привозил «мертвый» плоттер, а проблема оказывалась в предохранителе на 3А, который был залит водой. Давайте научимся проверять базовые вещи.

На фото: задняя панель картплоттера. Зеленый налет на разъемах — частая причина нестабильной работы. Первое, что мы проверяем.

Шаг 1. Визуальный осмотр и проверка питания

Это самый важный этап. Морские электронщики шутят: «В 90% случаев проблема в “земле” или в том, что забыли включить массу». Начните с внешнего осмотра, не подключая питание.

Что ищем:

• Механические повреждения: трещины на корпусе, сколы вокруг разъемов, погнутые пины в multi-коннекторе. Если устройство падало или его заливало, это видно сразу.
• Окислы и коррозия: открутите кабели питания и разъемы NMEA. Белый, зеленый или черный налет на контактах — главный враг. Особенно подвержены этому разъемы Lowrance (синие круглые) и старые разъемы Raymarine (SeaTalk).
• Состояние кабеля: перегибы, места, где кабель был пережат хомутами, или следы грызунов (да, мыши на яхтах любят изолировать провода).

Проверка питания мультиметром

Идеальный инструмент — цифровой мультиметр. Не полагайтесь на «глазомер». Даже если лампочка на панели горит, напряжение может проседать под нагрузкой.

• Установите мультиметр в режим измерения постоянного напряжения (DCV) 20V.
• Измерьте напряжение на клеммах, подключенных к плоттеру. Нормальное значение для 12-вольтовой системы — от 11.8 В до 14.4 В (при работающем двигателе).
• Важно: измеряйте не на аккумуляторе, а непосредственно на разъеме питания плоттера. Часто бывает, что на АКБ 13.2 В, а на разъеме — 9.5 В из-за окисленных клемм или тонких проводов.
• Если напряжение ниже 10.5 В, плоттер может не включаться или постоянно перезагружаться. Это классика для Garmin GPSMAP серии 7x2 — они очень чувствительны к просадкам.

Реальный пример из практики: ко мне привезли Raymarine Axiom 9, который «умирал» через 10 минут работы. Диагностика показала, что владелец использовал штатный кабель питания, но удлинил его обычным акустическим проводом. Сечение было недостаточным, происходил нагрев и падение напряжения. Заменили кабель на 2.5 мм² — проблема исчезла.

Обязательно проверяйте напряжение питания на самом разъеме устройства, а не на аккумуляторе. Падение в 2-3 вольта — критично.

Шаг 2. Проверка экрана и подсветки

Экран — самая дорогая часть картплоттера, и его диагностика требует внимательности. Проблемы с дисплеем делятся на три категории: аппаратные (матрица, подсветка, шлейф), программные (зависла графика) и связанные с питанием подсветки.

Тест «на просвет»

Включите устройство в темном помещении. Если вы слышите стартовый писк, чувствуете легкий нагрев корпуса (процессор работает), но экран черный — скорее всего, проблема в инверторе подсветки или светодиодной ленте. Для старых моделей (Garmin 5xx, Lowrance HDS Gen2) это типичная болезнь: конденсаторы в цепи подсветки высыхают.

Проверка на «битые пиксели» и деградацию

• Битые пиксели: выглядят как постоянно горящие (белые, красные) или черные точки. Если их меньше 5-6 на весь экран, это считается нормой по стандарту ISO, но если они расползаются или мешают работе — требуется замена матрицы.
• Деградация поляризатора: проблема, знакомая владельцам старых картплоттеров Raymarine и Furuno. Экран покрывается «пузырями», трещинами или становится мутным из-за отклеивающейся поляризационной пленки. На ранней стадии это выглядит как потемнение по краям. Лечится только заменой поляризатора или всей сборки.
• Артефакты изображения: полосы, рябь, «снег» на экране. Попробуйте слегка надавить на рамку вокруг экрана или на корпус. Если артефакты меняются — проблема в шлейфе матрицы. Часто это происходит на моделях с поворотным кронштейном (Garmin GPSMAP 7×2 серия) из-за постоянных изгибов шлейфа.

Совет: если изображение есть, но оно не реагирует на нажатия (сенсор не работает), не спешите менять экран. Возможно, нарушена калибровка или загрязнен сенсорный слой. Протрите экран мягкой тканью с микрофиброй и проверьте в меню калибровку (обычно она находится в разделе «Настройки» > «Дисплей» > «Калибровка сенсора»).

Классический дефект: отслоение поляризатора на Raymarine. Если вовремя не заменить пленку, может пострадать матрица.

Шаг 3. Диагностика GPS/GLONASS-приёма

Потеря сигнала спутников — одна из самых частых жалоб. При этом важно понять: неисправен сам приемник, антенна, кабель или проблема в программной части (электронные помехи).

Визуальный осмотр антенны и кабеля

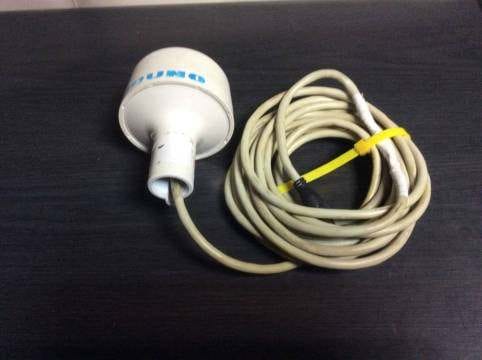

В современных картплоттерах GPS-антенна часто встроена в корпус (Garmin, Lowrance Elite) или вынесена на «грибок» (Raymarine RS150, Garmin GA38). Если антенна внешняя:

• Проверьте целостность кабеля. Коаксиальный кабель не должен иметь резких перегибов, особенно возле разъемов (SMA, TNC).
• Осмотрите разъем на предмет коррозии. Зеленый налет внутри гнезда — верная смерть сигнала.
• Убедитесь, что антенна не перекрыта металлическими конструкциями (лебедки, релинги) и находится в чистом поле зрения неба.

Программная диагностика

Зайдите в меню статуса GPS (обычно «Настройки» > «Система» > «GPS» или «Спутники»). Что должно быть:

• Количество видимых спутников: должно быть не менее 4-6 (для 2D позиции) и 8-12 для стабильного 3D-фикса.
• Уровень сигнала (C/N0): столбики должны быть зелеными или синими. Если все столбики серые или красные — приемник не видит спутники.
• Дата и время UTC: если время не синхронизируется или показывает 2000-й год — это признак того, что альманах спутников сброшен и требуется длительное «холодное» включение (иногда до 15-20 минут на открытом пространстве).

Особый случай — интерференция. На многих лодках с двумя двигателями GPS теряет сигнал при включении мотора. Виновник — электромагнитные помехи от системы зажигания или генератора. Проверьте: если с отключенным двигателем GPS ловит отлично, а с запущенным — нет, проблема в экранировании кабелей или некачественной массе. Решение — установка ферритовых колец на кабель питания плоттера и антенны.

Типичное окно статуса GPS. Если все столбики пустые — проверяйте антенну и кабель.

Шаг 4. Проверка внешних датчиков (эхолот, радар, NMEA-сеть)

Картплоттер редко работает один. Он — центр сети NMEA 2000 или NMEA 0183. Если эхолот не показывает глубину, радар не включается или данные с ветра пропадают — проблема может быть в шине данных, а не в самом плоттере.

Диагностика эхолота (сонара)

Сначала визуально осмотрите датчик (трансдьюсер), который находится под водой. Водоросли, полиэтиленовые пакеты или краска на рабочей поверхности датчика делают его «слепым». Также проверьте, не развернулся ли датчик относительно киля (механическое повреждение кронштейна).

В меню эхолота найдите раздел «Тест сонара» или «Диагностика» (у Lowrance это «Sonar Installation»). Там вы увидите:

• Напряжение питания датчика (обычно 12-14 В). Если напряжение плавает или слишком низкое, датчик не будет генерировать сигнал.
• Шумовая дорожка: если вы видите сплошную заливку или хаотичные полосы на экране при заглушенном моторе — это проблемы с экранированием или повреждение самого датчика.
• Отсутствие эха: если при включенном эхолоте вы не видите дна и нет цифр глубины, попробуйте нажать на датчик рукой (если доступно) и пошевелить его. Если изображение появляется — обрыв в кабеле возле разъема.

Сеть NMEA 2000 и радар

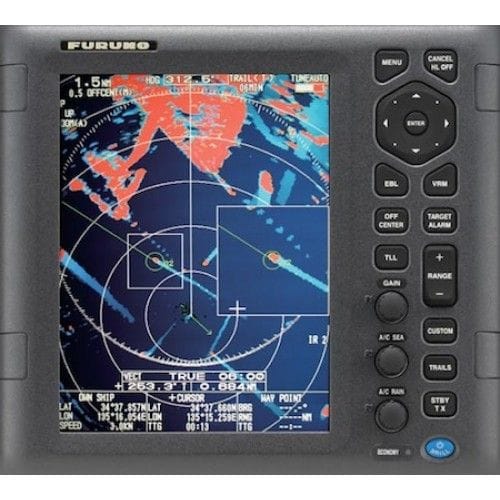

Если у вас есть радар (например, Garmin Fantom или Raymarine Quantum), проверьте, вращается ли антенна при включении. Отсутствие вращения + ошибка «Radar not detected» говорит о проблемах с питанием радара (отдельный кабель питания, часто с предохранителем на 5-15А).

Для проверки NMEA 2000 зайдите в меню «Сеть» > «Устройства NMEA». Здесь должны отображаться все датчики: GPS, эхолот, AIS, датчик ветра. Если устройство не отображается, проверьте:

• Питание на шине NMEA (Terminator). Часто терминатор (сопротивление 120 Ом) выходит из строя или его нет вообще, из-за чего сеть «падает».
• Коррозия в разъемах Drop-кабелей. Синие разъемы Lowrance и черные Garmin — частые места накопления влаги. Разберите, промойте спиртом, просушите.

Внутренности разъема NMEA 2000. Даже небольшое окисление приводит к потере связи между приборами.

Шаг 5. Сброс настроек и обновление прошивки

Программные сбои — это «маски» под серьезные аппаратные неисправности. Зависания на логотипе, циклическая перезагрузка, пропадание сенсора — часто лечатся сбросом до заводских настроек или перепрошивкой.

Мягкий и жесткий сброс (Hard Reset)

Перед любыми сбросами сохраните ваши путевые точки и маршруты на SD-карту или в облако (ActiveCaptain для Garmin, GoFree для Raymarine).

• Soft Reset: обычно выполняется через меню «Настройки» > «Система» > «Сброс» > «Сброс настроек». Помогает при глюках интерфейса, неправильной калибровке компаса.
• Hard Reset (полный сброс): для разных брендов комбинации кнопок различаются. Например, для Garmin GPSMAP серии: выключите устройство, затем удерживайте кнопку «Power» + «Home» (или «Menu») до появления экрана сброса. Для Lowrance HDS: зажмите страницы «Pages» и «Power» на 20 секунд. Внимание: полный сброс удаляет все пользовательские данные, включая карты, если они хранились во внутренней памяти.

Реальный кейс: Клиент жаловался, что Simrad NSS evo3 не видит эхолот, хотя кабели новые. После жесткого сброса и повторного сканирования устройств NMEA проблема решилась — в памяти контроллера «завис» старый конфликт адресов.

Обновление прошивки

Производители постоянно исправляют баги. Но обновление «по воздуху» (Wi-Fi) иногда прерывается и превращает устройство в «кирпич». Лучший способ:

1. Скачайте прошивку с официального сайта (Garmin, Lowrance, Raymarine) на компьютер.
2. Распакуйте файлы на чистую SD-карту (формат FAT32).
3. Вставьте карту в выключенный плоттер и включите его. Обновление запустится автоматически.
4. Ни в коем случае не выключайте питание во время процесса! Это единственная ситуация, когда вы гарантированно убьете устройство без возможности восстановления без программатора.

Если после обновления плоттер не включается или выдает ошибку — возможно, не хватило питания во время прошивки. Такие устройства требуют перепрошивки через JTAG или замены чипа памяти — это уже задача для сервисного центра.

Обновление через SD-карту — самый надежный способ. Никогда не прерывайте этот процесс.

Заключение: когда всё же стоит обратиться в сервис?

Мы прошли пять ключевых шагов, которые покрывают 80% типичных «неполадок». Вы проверили питание, убедились в целостности контактов, протестировали GPS, датчики и даже сделали сброс. Но если после всех манипуляций:

• Устройство не включается, при этом напряжение на разъеме в норме (12-14 В);
• Экран разбит, имеет механические повреждения или глубокие царапины с нарушением герметичности;
• После Hard Reset плоттер зависает на логотипе и не загружается (это указывает на повреждение NAND-памяти или внутреннего накопителя);
• Внутрь корпуса попала вода (видны капли под стеклом или следы высолов);
• Неисправен разъем питания на материнской плате (ослаблен или оторван от платы).

В этих случаях самостоятельный ремонт невозможен или опасен. Морская электроника требует специального инструмента (паяльные станции с подогревом, осциллографы, программаторы) и опыта работы с влагозащищенными платами. Неправильная пайка может привести к полной гибели устройства из-за статического электричества или перегрева BGA-чипов.

Нашли проблему? Наши сервисные центры на Bamlex помогут с ремонтом — от замены шлейфов и дисплеев до сложного компонентного ремонта материнских плат. Мы работаем со всеми брендами (Garmin, Lowrance, Raymarine, Simrad, Furuno), имеем оригинальные запчасти и стендовое оборудование для диагностики сетей NMEA 2000. Перейти в раздел услуг →

Помните: своевременная диагностика увеличивает срок службы вашего картплоттера. Регулярно протирайте разъемы специальной смазкой (например, WD-40 Contact Cleaner или защитной смазкой для контактов), не допускайте перегрева устройства на солнце и всегда имейте под рукой схему подключения питания. Безопасного вам плавания и стабильного сигнала!
